三大類型 重卡驅動橋基本結構講解



驅動橋是重型汽車的重要標志之一，其基本結構有以下3種：

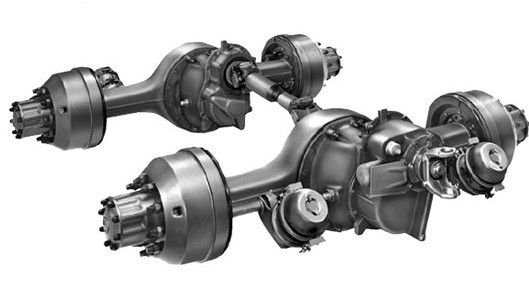

（1）中央單級減速驅動橋。



$Next$



中央單級減速驅動橋是驅動橋結構中最為簡單的一種，是驅動橋的基本形式，在載重汽車中占主導地位。一般在主傳動比小于6的情況下，應盡量采用中央單級減速驅動橋。目前的中央單級減速器趨于采用雙曲線螺旋傘齒輪，主動小齒輪采用騎馬式支承，有差速鎖裝置供選用。

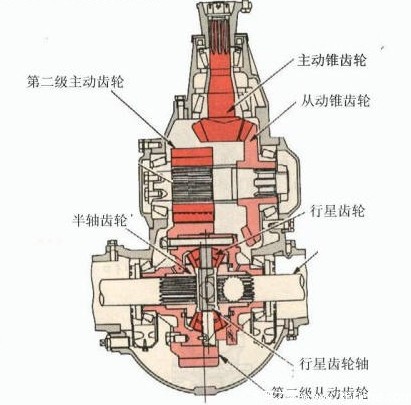

(2)中央雙級驅動橋。



$Next$



在國內目前的市場上，中央雙級驅動橋主要有2種類型：

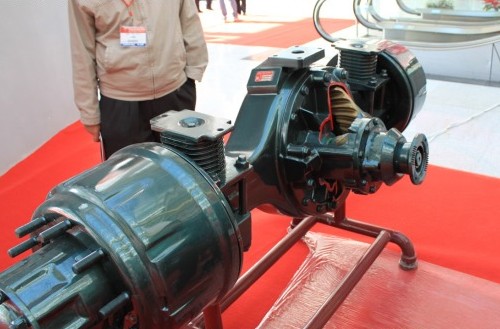

一類如伊頓系列產品，事先就在單級減速器中預留好空間，當要求增大牽引力與速比時，可裝入圓柱行星齒輪減速機構，將原中央單級改成中央雙級驅動橋，這種改制”三化”程度高，橋殼、主減速器等均可通用，盆齒輪直徑不變；



$Next$



另一類如羅克韋爾系列產品，當要增大牽引力與速比時，需要改制第一級傘齒輪后，再裝入第二級圓柱直齒輪或斜齒輪，變成要求的中央雙級驅動橋，這時橋殼可通用，主減速器不通用，盆齒輪有2個規格。



由于上述中央雙級減速橋均是在中央單級橋的速比超出一定數值或牽引總質量較大時，作為系列產品而派生出來的一種型號，它們很難變型為前驅動橋，使用受到一定限制；因此，綜合來說，雙級減速橋一般均不作為一種基本型驅動橋來發展，而是作為某一特殊考慮而派生出來的驅動橋存在。



$page$



(3)中央單級、輪邊減速驅動橋。



輪邊減速驅動橋較為廣泛地用于油田、建筑工地、礦山axle等非公路車與軍用車上。當前輪邊減速橋可分為2類：一類為圓錐行星齒輪式輪邊減速橋，沃爾沃、雷諾等都采用此類車橋；另一類為圓柱行星齒輪式輪邊減速驅動橋，奔馳、斯堪尼亞、中國重汽、重慶重汽等都采用此類車橋。



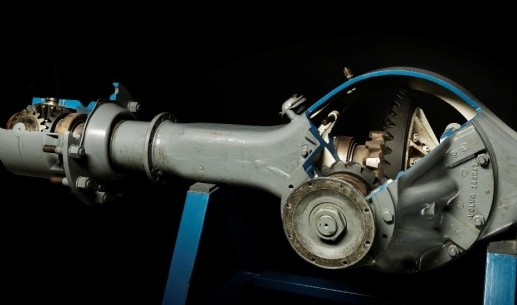

 ① 圓錐行星齒輪式輪邊減速橋。



$Next$



由圓錐行星齒輪式傳動構成的輪邊減速器，輪邊減速比為固定值2，它一般均與中央單級橋組成為一系列。在該系列中，中央單級橋仍具有獨立性，可單獨使用，需要增大橋的輸出轉矩，使?fàn)恳υ龃蠡蛩俦仍龃髸r(shí)，可不改變中央主減速器而在兩軸端加上圓錐行星齒輪式減速器即可變成雙級橋。這類橋與中央雙級減速橋的區別在于：降低半軸傳遞的轉矩，把增大的轉矩直接增加到兩軸端的輪邊減速器上，其”三化”程度較高。但這類橋因輪邊減速比為固定值2，因此，中央主減速器的尺寸仍較大，一般用于公路、非公路軍用車。

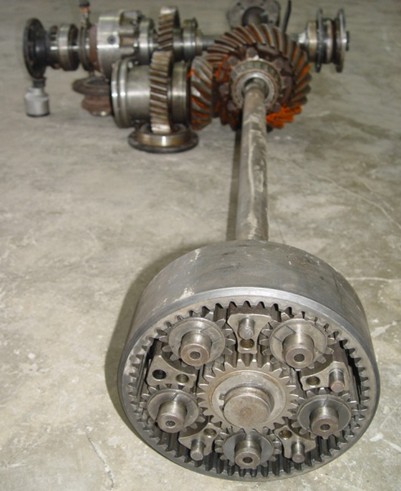

 ② 圓柱行星齒輪式輪邊減速橋。



$Next$



單排、齒圈固定式圓柱行星齒輪減速橋，一般減速比在3至4.2之間。由于輪邊減速比大，因，中央主減速器的速比一般均小于3，這樣盆齒輪就可取較小的直徑，以保證重型汽車對離地間隙的要求。這類橋比單級減速器的質量大z價格也要貴些，而且輪毅內具有齒輪傳動，長時間在公路上行駛會產生大量的熱量而引起過熱；因此，作為公路車用驅動橋，它不如中央單級減速橋僑。
